Kivikatuste lumetõkete kasutus- ja paigaldusjuhend

Kui ülaltoodud lumekoormused on katusel suuremad, tuleb koormus eemaldada.

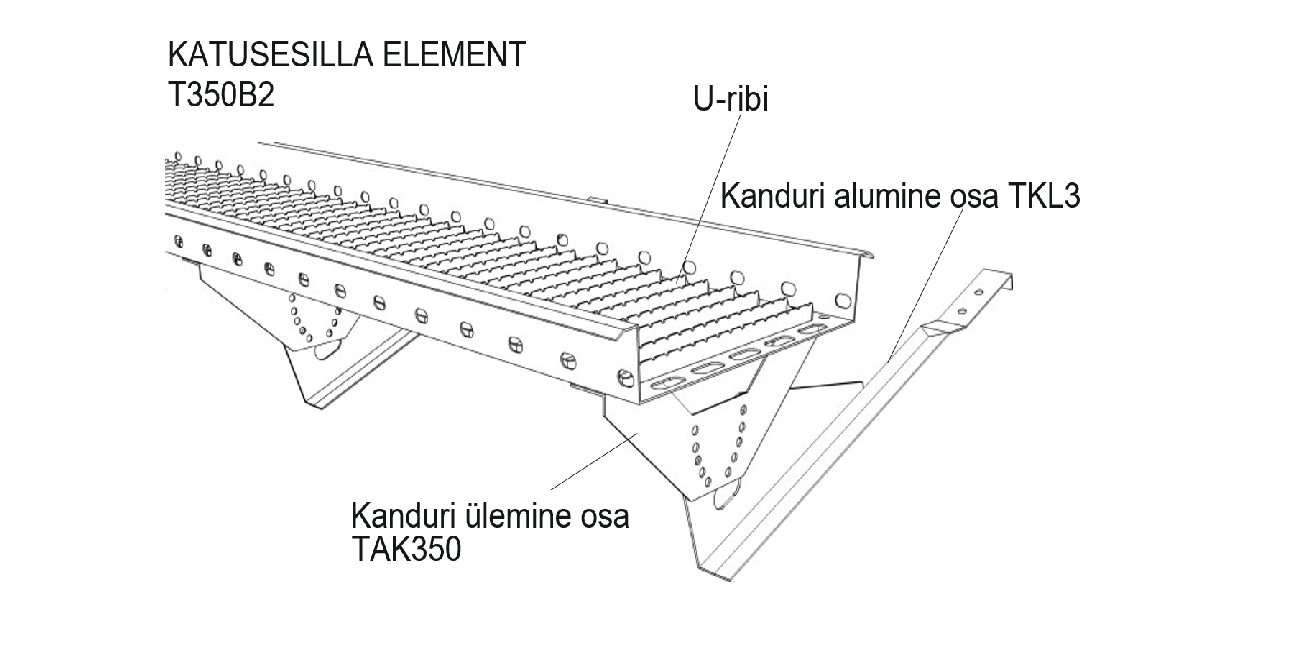

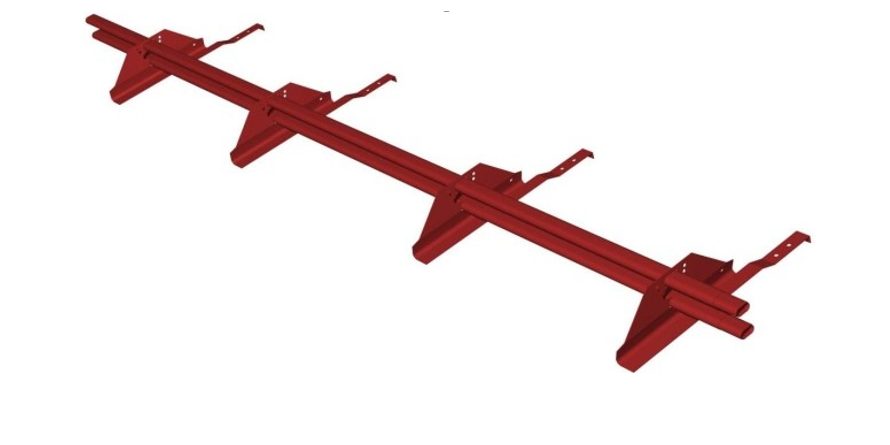

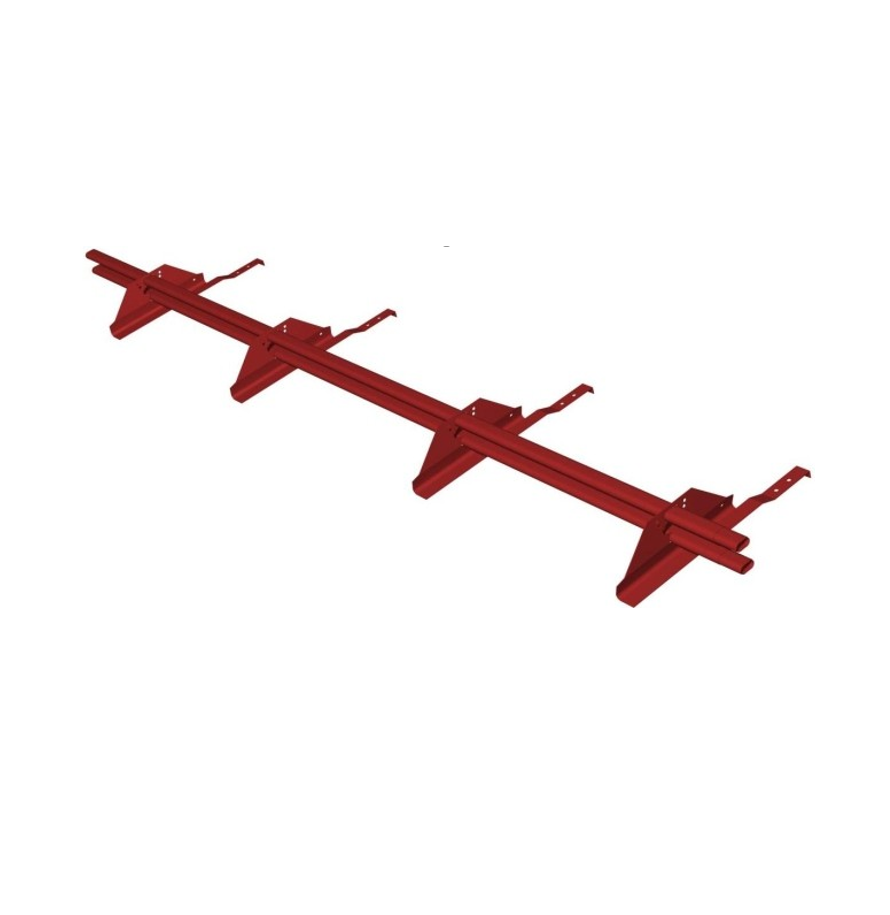

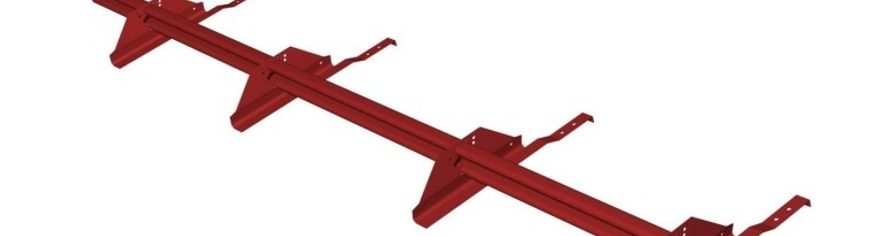

Katusesild T350B2 2,92 m (ei kuulu komplekti)

Kanduri alumine osa TKL3: 1 tk

Kanduri ülemine osa TAK350: 1 tk

HVAC-kruvi 7×50 mm: 2 tk

M8×20 mm kuuskantpolt: 4 tk

M8 mutter: 4 tk

1. Planeerige paigalduskohad.
2. Planeerige kandurite vaheline kaugus (max 1200 mm). Kandurite vaheline maksimaalne kaugus katusesilla lõpus on 250 mm.

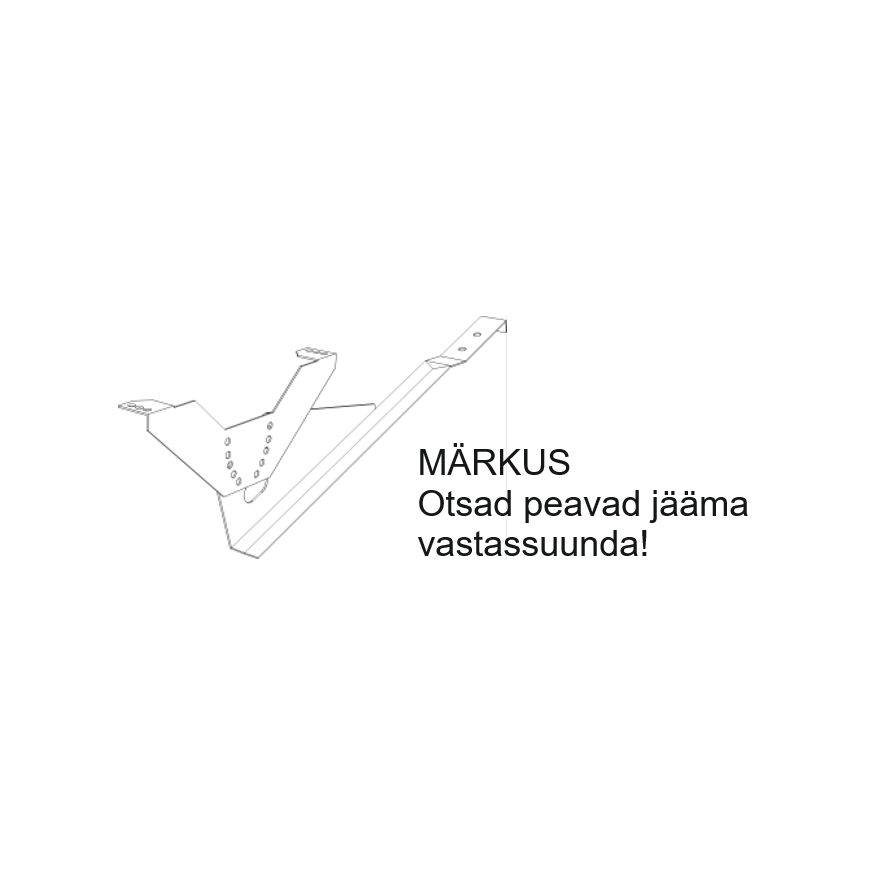

3. Paigaldage kinnitused pildil näidatud viisil. Otsad peavad jääma eri suunda. Kanduri ülemist osa TAK350 reguleeritakse vastavalt katuse kaldele. Kanduril on reguleerimisaugud erinevate kaldenurkade jaoks alates lamekatustest kuni 45°-se nurgaga viilkatusteni. Kandureid tuleb reguleerida vastavalt õigele kaldenurgale enne nende paigaldamist. TAK350 kanduri ülemist osa keeratakse alumise osa külge kahe M8×20 mm poldi ja M8 mutriga.

4. Kinnitage kandetalad.

• Kandetalade suurus peab olema vähemalt 50×100 mm ja need peavad olema valmistatud klassifitseeritud puidust (min C24).

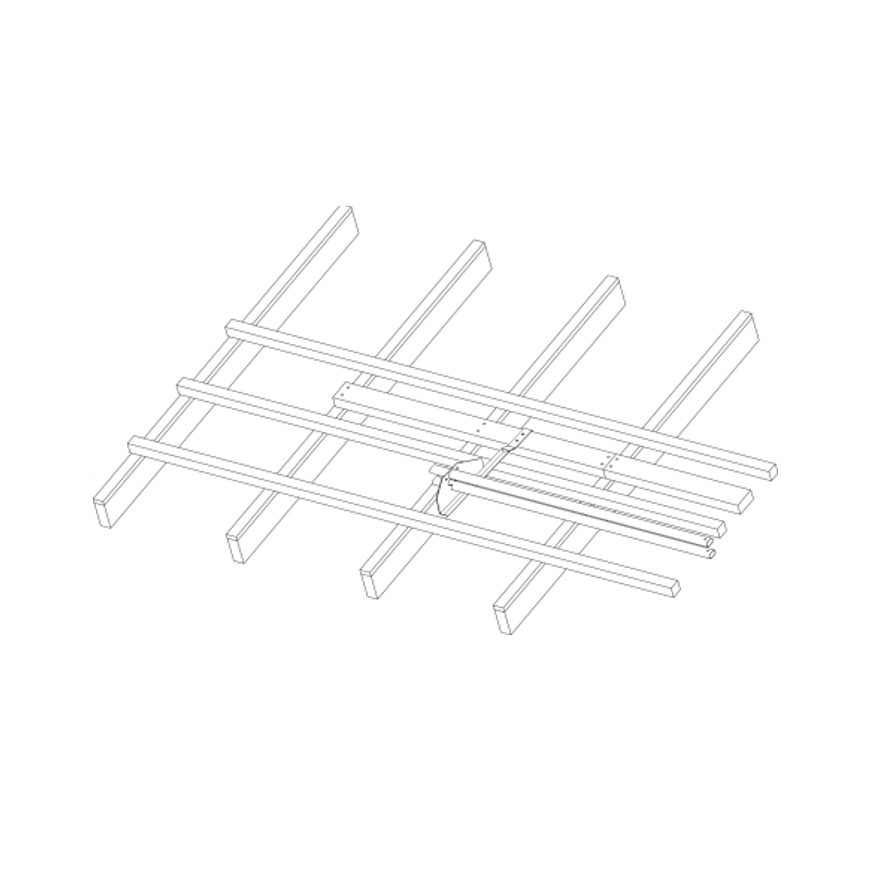

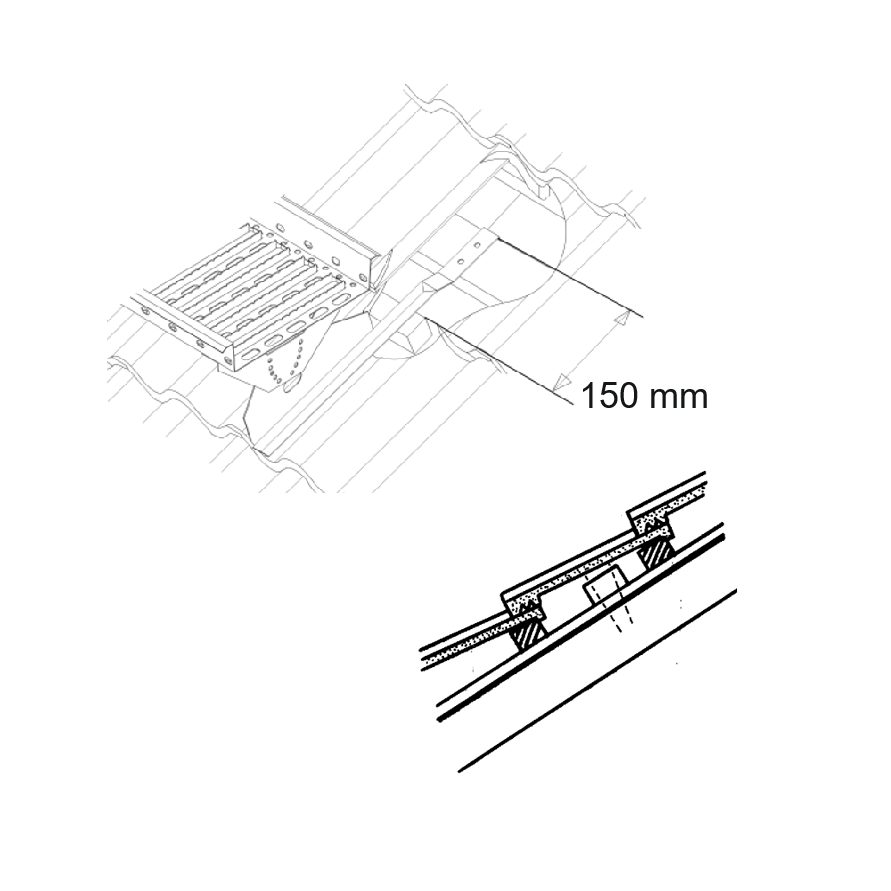

• Kinnitage kandetalad pildil näidatud viisil, nii et tala ülaosa asuks kivikatuse ribi ülaosast 150 mm kaugusel.
• Kandetala tuleb kinnitada vähemalt kahe 6×120 mm kruvi või 6" kuumtsingitud naelaga läbi püstlati katusefermi külge. Paigutage kruvid iga katusefermi juurde nii, et üks kruvidest oleks diagonaalselt, nagu pildil näidatud. Kruvid peavad asuma kandetala servast vähemalt 15 mm kaugusel. Tugiribi pikendamiseks tuleb paigaldada katusefermi juurde jätk, mis võimaldab mõlema otsa kinnitamist katusefermi külge, nagu eelnevalt kirjeldatud.

5. Kinnitage kanduri alumise osa TKL3 kahe 7×50 mm LVI-kruviga kandetala külge, nii et kruvid jääksid katusekivide soonte põhja.

6. Vajaduse korral eemaldage katusekividelt, mille külge kinnitused on kinnitatud, veesoon, et katusekivid asetuks korralikult oma kohale.

7. Tõstke katusesild kanduritele ja kinnitage see kahe M8× 20mm poldi ja M8 mutriga.

8. Katusesilla pikendamine.Katusesilla pikendamiseks paigutage katusesilla elemendid nii, et need kattuksid 112 mm ulatuses, ja kinnitage need omavahel kahe M8×20 mm poldi ja M8 mutriga. Katusesilla teine ots ja käepidemedon veidi kitsamad, mis võimaldab paigutada kitsama otsa laiema sisse. Tänu otsmuhvliidetele saab katusesilla elemendid kahe poldi abil omavahel tugevalt kinnitada. Katusesilda on kõige lihtsam lõigata rauasaega pika augu juurest. Kui kasutate katusesilla lõikamiseks katusel saagi, vältige metallipuru sattumist katusekattele, kuna see põhjustab roostetamist. Vajaduse korral tuleb lõigatud koht selle kaitsmiseks värvida Plastoni värviga.

9. Juhul kui katusesild kõigub küljelt küljele, saab selle stabiilsemaks muutmiseks paigaldada katuseredeli kinnituse (RLF), mis toimib risttoena. Üks ots kinnitatakse ühe M8×20 mm poldiga kinnituse vertikaalosa katuseharja poolsesse auku. Teine ots kinnitatakse katusesilla põhjas olevatesse aukudesse.

Katusesilla kruvide kinnitust tuleb kontrollida esimesel aastal pärast paigaldamist iga nelja kuu järel. Ühe aasta möödudes tuleb kruvisid kontrollida kord aastas.

2. klassi sertifikaadi säilitamiseks peab tootja volitatud inspektor paigaldust iga-aastaselt kontrollima.

Katusesild ei ole ette nähtud kogu katuse lumekoormuse ja eriti liikuva lume tekitatud koormuse talumiseks. Seepärast tuleb vältida liikuva lume teket ja paigaldada koormuse talumiseks barjäärid.
